用途及适用范围

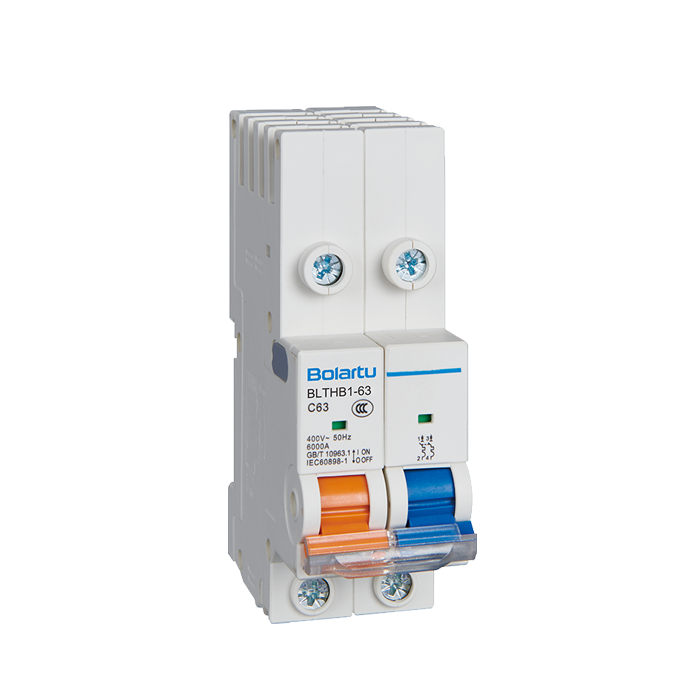

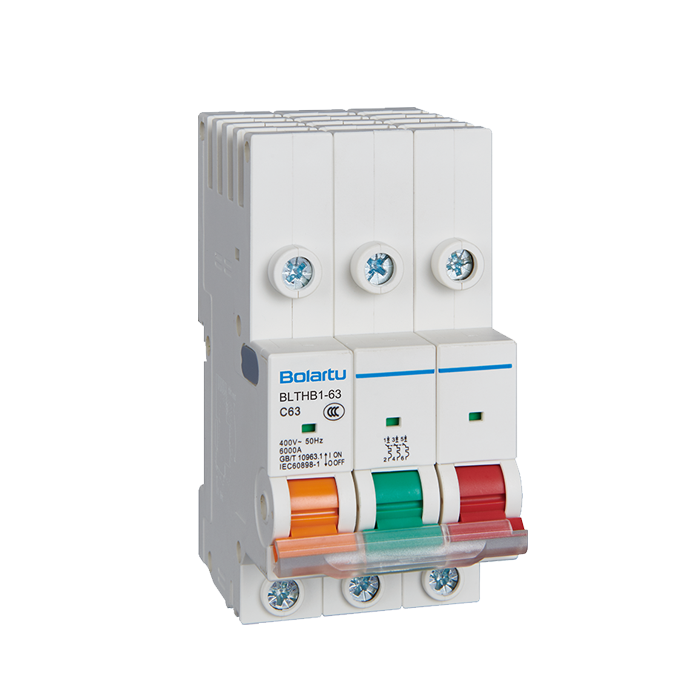

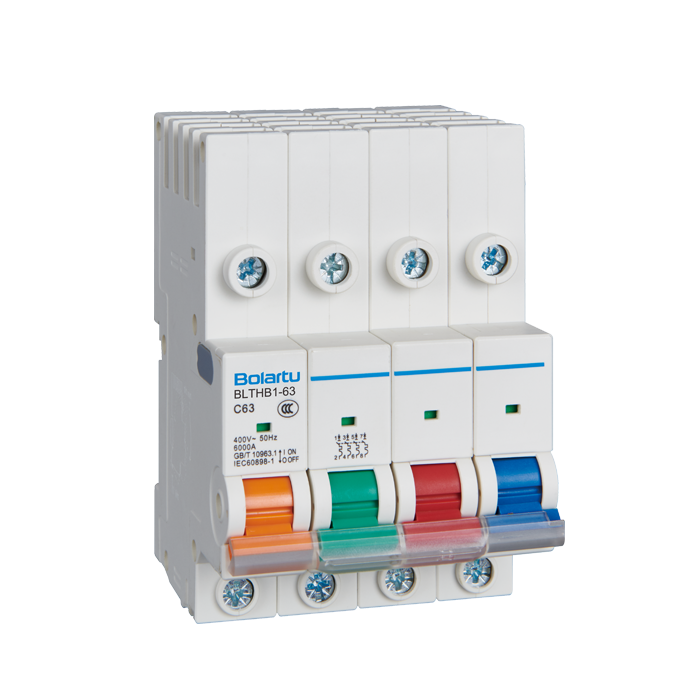

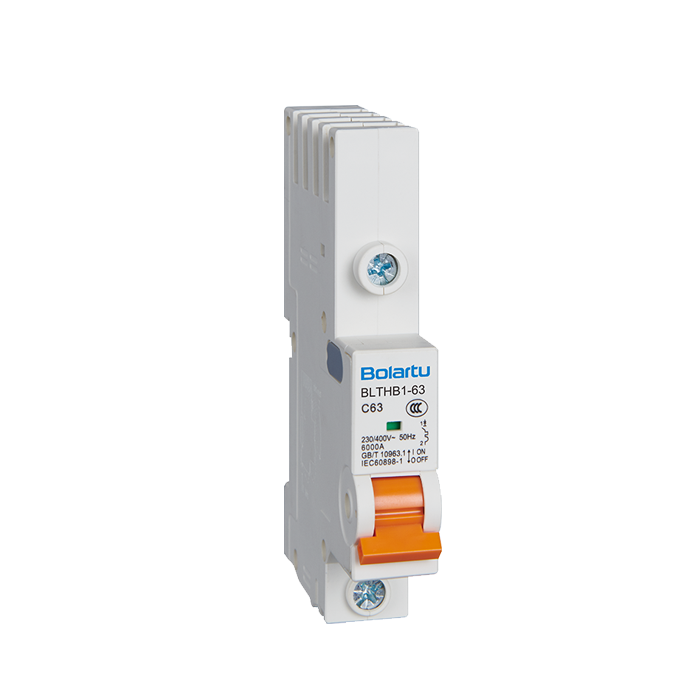

BLTHB1-63汇流式小型断路器适用于交流50/60Hz,额定电压不超过415V,额定电流至63A的线路中起过载和短路保护作用。三相四线每一相都有专用连线通道,互不干涉,解决了三相不平衡和导线误接等问题。
技术参数
·符合标准:GB10963.1 IEC60898-1
·额定电压:1P、1P+N: 220/240V AC;2P、3P、3P+N、4P: 380/415V AC·极数:1P、1P+N、2P、3P、3P+N、4P
·污染等级:2级
·防护等级:IP20·安装类别:lI、Ⅲ级
·工作环境温度:-35°℃~+70°C,24h平均温度不超过+35℃。断路器的基准温度为30°℃,当环境温度发生变化时,其额定电流值需进行修正,修正系数参见表1。
·海拔高度:安装地点的海拔不超过2000m。
表1额定电流值温度修正系数表
安装及维护
·安装前先检查断路器标志与所使用的正常工作条件是否相符;
·通电前,先人工操作几次断路器,其机构动作应灵活、可靠,无阻滞现象;·断路器在运行时,应定期检查;
·断路器在分断过载或短路电流后,应先排除故障,再恢复合闸;·断路器在使用或贮存、运输过程中,均不得跌落和受雨水侵袭。
接线示意图
1.进线适用于1.5mm厚度以下铜片连接。2.出线适用于表2。
外形与安装尺寸
