用途及适用范围

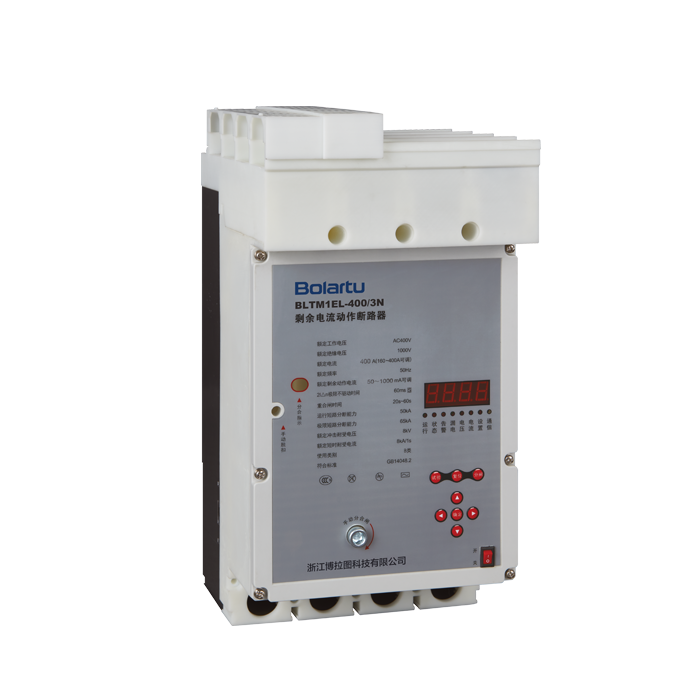

汇流式自动重合闸断路器（以下简称断路器）是集剩余电流继电器/接触器/塑壳断路器于一体的断路器，适用于三相四线中性点接地的供用电系统，对线路或用电设备的接地故障，过电流，短路，缺相及过压等进行保护。也可防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故及用来对人身触电危险提供间接接触保护。
产品符合GB14048.2-2008 GE/T22387-2008标准。
汇流式自动重合闸断路器过电流脱扣器为电子式，断路器的额定电流根据线路负载情况可调三段保护曲线可调，可与下级断路器配合实现分级保护。电子式过电流脱扣器保护精度高，受环境温度和安装位置的影响小，为热磁式过电流脱扣器的升级换代产品（本产品有经济型、标准型两种）。
汇流式自动重合闸断路器设有R8485串行接口，可通过编程器设定保护特性参数同时可满足通讯组网的要求。
正常工作和安装条件
·环境温度:-20RC-+60R℃;
·大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如+20C时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施。
·安装地点:海拔不超过2000米,否则需要降容使用;
·污染等级:3级;
·安装类别:Ⅲ;
·电源正弦波畸变小于5%;
·安装条件:安装场所的外磁场在任何方向不超过地磁场的5倍，无爆炸性、腐蚀性气体、无雨雪侵袭、干燥、通风。
产品型号含义及其分类
产品性能
完善的保护功能:集过载、短路、缺相、过欠压、剩余电流、电源侧断零、漏电报警、自动跟踪等保护功能于一体，保证了断路器的可靠分合闸,最大程度地减少了事故的发生。
智能化的电路设计:由单片机组成的智能化控制电路，精确实时地测量各项运行参数，故障时可迅速脱扣，保证了线路和人身安全，可按实际情况分别设置负荷电流、剩余电流、剩余电流动作时间等所需的功能，能监测故障跳闸原因,显示跳闸时故障参数。
断电和停电后再开启,功能保护值和一系列的参数不丢失。
便捷的人机操作:显示界面自动循环显示工作电压、电流、实时剩余电流值等参数;用户可便捷的查询各类故障跳闸的故障参数及总次数;智能断路器具有自动和手动分合闸功能，交流接触器及空气断路器的组合变为一体式，大大缩小了开关柜的安装空间，简化了接线，为客户节省了产品总成本。
更高的分断能力:本智能断路器采用LNM塑壳断路器的结构设计，具有结构紧凑，分断力强的优点。
先进的远程通讯:可与电脑和远程监控屏建立通讯连接，也可用GPRS通讯模块与手机建立通讯，方便用户对智能断路器进行远程控制和实时了解智能断路器运行状况。(通讯功能操作请见通讯型说明书）另附。
主要技术参数
过电流保护特性
不同额定电流连接导线的截面积
面板显示
产品安装与功能设定作用
通电安装前，把漏电断路器的电源开关处于“关”位置，分合闸指示窗内显示绿色“分”。产品应垂直安装，用螺丝通过安装孔固定。
根据产品额定电流暗标准选择合适的导线并严格按照规定接线，断路器指示上接线端1、3、5、N为主电路的电源端，下接线端2、4、6、N为负荷出线端。导线必须与铜接头连接接入，接线完毕后请正确安装隔离弧板。
通讯功能附表
过电流保护特性
1．漏电断路器闭合操作
1.1)把漏电断路器上的电源开关处于“开”的位置。数码显示、“电源指示”灯亮，电动合闸机构20s-60s钟后，自动闭合漏电断路器，分合指示窗内显示红色的“合”。
1.2)如果漏电断路器处于断开状态，不闭合漏电断路器的电源开关，把放在面板上内六角螺丝扳手插入“手动分合闸”的螺孔内，顺时针方向旋转扳手，直到合闸，分合指示窗内显示红色的”合”。(在合闸电动机损坏的情况下使用，正常情况一般无需操作)。
1.3)当漏电断路器闭合正常运行时，可以用外部接线端子3、4控制“分闸/复位”，如3、4断开，则漏电断路器重新自动合闸，分合指示窗内红色为“合”。
2.漏电断路器断开操作
2.1)漏电断路器在通电合闸状态下的断开操作:把六角螺丝扳手插入“手动分合闸”的螺孔内，顺时针方向旋转扳手，直至分合指示窗内显示绿色的“分”。
2.2)漏电断路器在通电合闸状态下的断开操作:按动“T”按钮，漏电断路器即跳闸;分合指示窗内显示绿色的“分”﹔“漏电指示”灯亮（会有一次自动重合闸)。
2.3)短接分闸/复位“外部接线端子”3、4，漏电断路器跳闸，分合指示窗内显示绿色的“分”。
3.设置和显示
3.1)剩余电流设置:电源开关在开状态，连续按“设置”键，按动到剩余电流LED灯闪烁，再按“+-查询”键，闪烁LED灯会跟着“+-查询”键左右移动，移动你需要设置的剩余动作电流，接着按“确定”键，LED灯不闪烁设置成功,按”退出”键返回常态显示。
3.2)剩余动作时间按上方法操作设置。
3.3)漏电（缓变）自动跟踪功能设置，电源开关处在开状态，连续按“设置”键，按动到漏电自动跟踪功能LED灯闪烁，按“+-查询”键左右移动开启和关闭，选择开启或关闭，按“确定”键LED灯不闪烁设置成功，按“退出”键返回到常态显示。处于自动跟踪，可以根据线路中出现漏电缓慢增加或减少，能自动调升或降低漏电动作档位，实现漏电电动作值的自动跟踪定档功能，使漏电断路器在漏电在理想的动作值运行，如果漏电超过漏电设计最高档位,漏电断路器跳闸,跳闸后有一次自动合闸。
若漏电突然增加超过设定动作值，漏电断路器马上跳闸，也有一次自动合闸。3.4)漏电报警不跳闸，缺相保护功能,按以上方法进行设置。
注意:开启漏电报警不跳闸必须经过设计部门或供电管理部门同意后可以开启。
3.5)查询记录:电源开关在开状态，按动“+-查询”键，数码管前2位显示故障顺序共16次记录，后三位轮换显示这次故障代号和故障数值或故障状态。故障代号Ld代表漏电,dl_代表短路、WL代表过流、qY代表欠压、以代表缺相、dl代表断零。A、B、C、N表示故障状态A相、B相、C相、N相的故障。
4.合闸5秒后，按“T”键漏电断路器应跳闸，并在20-60秒钟内自动重合闸。如接着马上按“T”键，必须开、关一次电源开关或间接两分钟后按“T”键，否则按动“T”键，断路器跳闸后自锁，不能自动重合闸。
5.当剩余电流超过剩余动作电流值，漏电断路器应立即跳闸，并有一次重合闸，如合闸后剩余电流仍超过动作值，则立即再次跳闸并自锁，不能自动重合闸，排除短路故障后，开、关一次漏电断路器的电源开关，重新自动闭合漏电断路器。
6.过载、短路跳闸，“过载”“短路”故障指示灯亮，这时没有自动重合闸，排除短路，过载故障后，开、关一次漏电断路器的电源开关,重新自动闭合漏电断路器。
7.过欠压、缺相、断零故障跳闸，“欠压”、“缺相”、“断零”指示灯亮，解除故障恢复正常，此时漏电断路器自动重合闸。
8.外接端口见端口标签。1、2通讯端口，3、4短接时漏电断路器在通电正常合闸状态下会自动分闸，3、4断开会自动合闸，5、6、7是漏电及任何故障的报警触头，在正常工作状态下5、6常开，6、7常闭，如线路出现任意故障跳闸或漏电报警不跳闸开启时出现漏电故障，5、6处于常闭，6、7处于常开。注意:外接端子已为有源端子，漏电断路器的外部接线端子与自锁按钮之间的连接不得接入任何其他电源!否则会损坏漏电断路器。
故障分析排除
