性能介绍

博拉图电气通过多年潜心研究国内外新能源的实际系统运行情况和客户需求，开发了BLTM(DC)-(HU)系列新能源专用交直流塑壳断路器。

产品特点

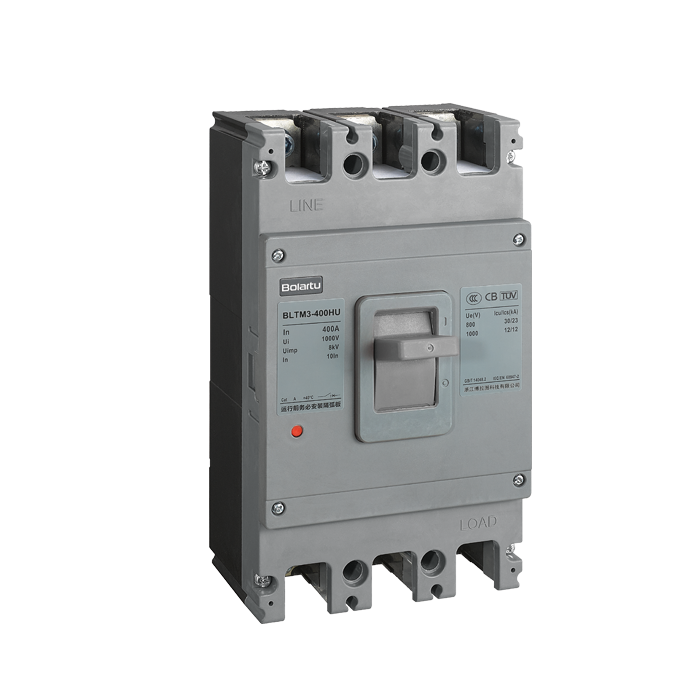

- BLTM3-(HU)系列塑壳断路器，额定电压高至AC1000V,电流高至400A。

-BLTM3-(HU)系列塑壳断路器AC800V电压下分断能力高达30kA，能可靠实现系统短路保护。- BLTM3DC-HU系列塑壳断路器，额定电压高至DC1500，电流高至400A。

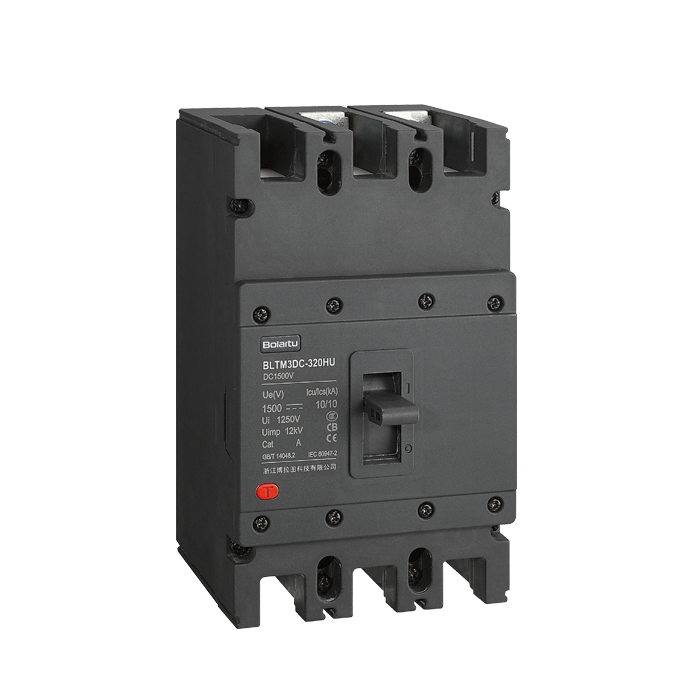

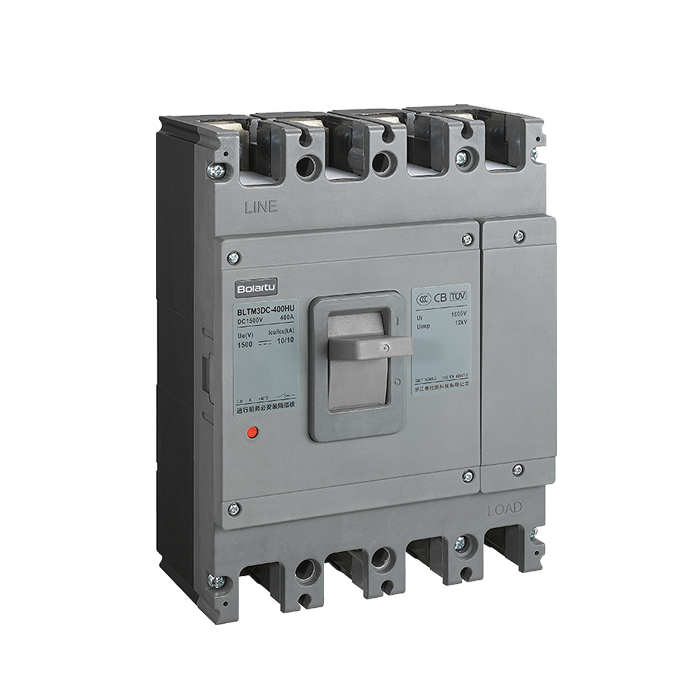

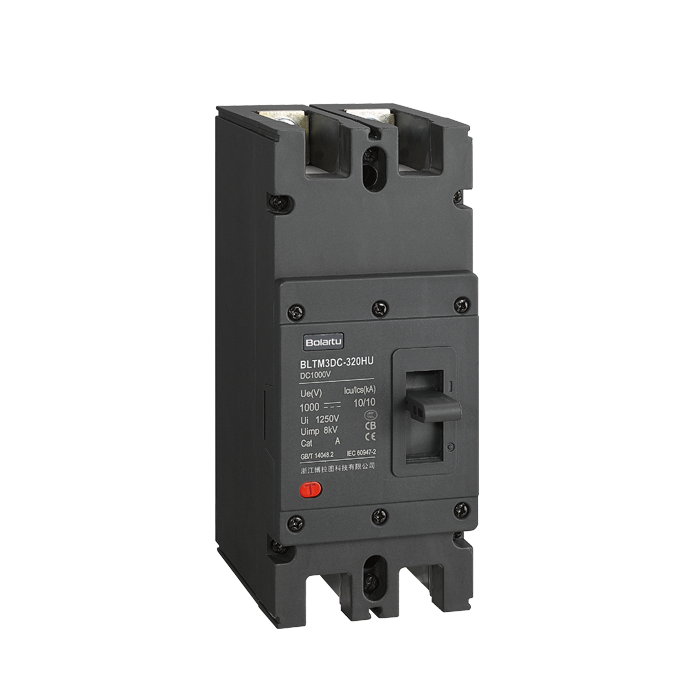

- BLTM3DC-HU系列塑壳断路器DC1500V电压下分断能力高达10kA，能可靠实现系统短路保护。

符合标准

BLTM3(DC)-(HU)系列交直流塑壳断路器符合下列标准IEC 60947-1 GB/T14048.1总则

lEC 60947-2 GB/T14048.2断路器

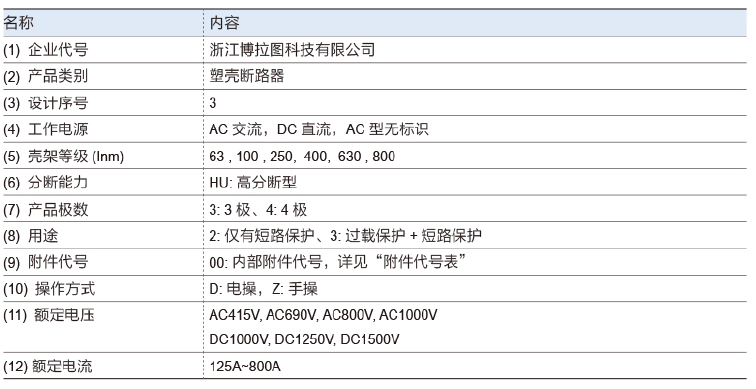

产品型号及含义

适用环境

1.安装地点海拔不超过2000m;

2.能耐受潮湿空气的影响(三防型)R;3.能耐受盐雾油雾的影响(三防型);4.能耐受霉菌的影响(三防型);

5.在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。注:①三防产品需特殊定制，请注明TH。

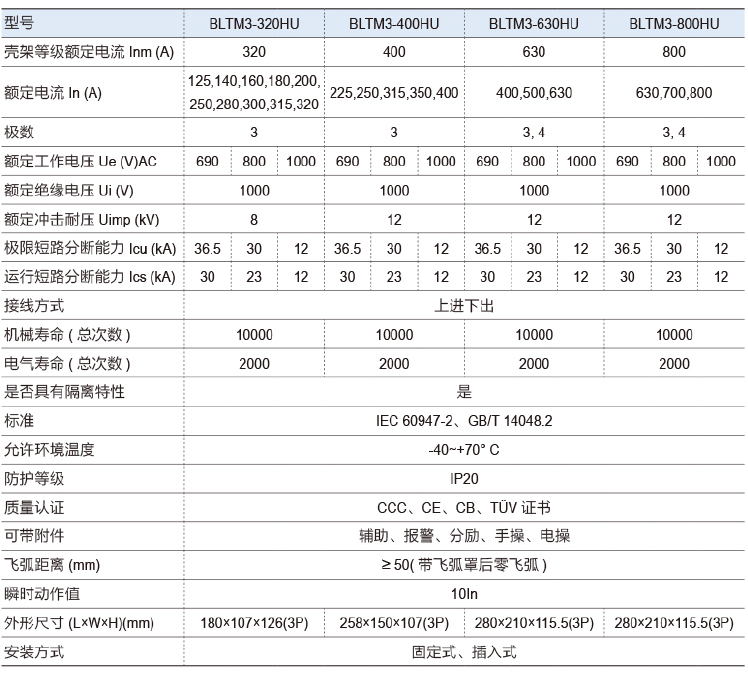

主要技术性能指标

使用与维护

断路器各种特性及附件由制造厂整定，在使用中不可随意调节。在用户遵守保管和使用条件下。从制造厂发货之日起，不超过24个月，断路器封印完好，产品如因制造质量问题而发生损环或不能正常使用时，制造厂负责无偿更换和修理。

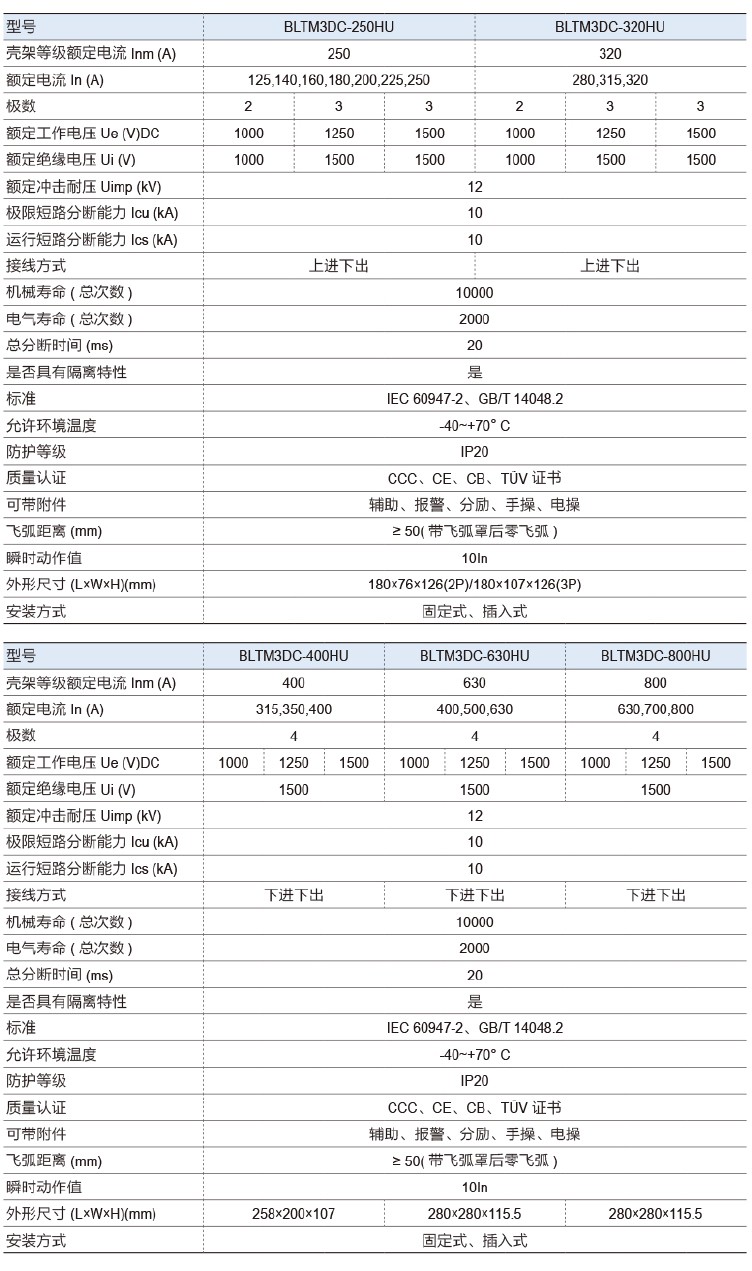

主要技术性能指标

断路器动作特性曲线

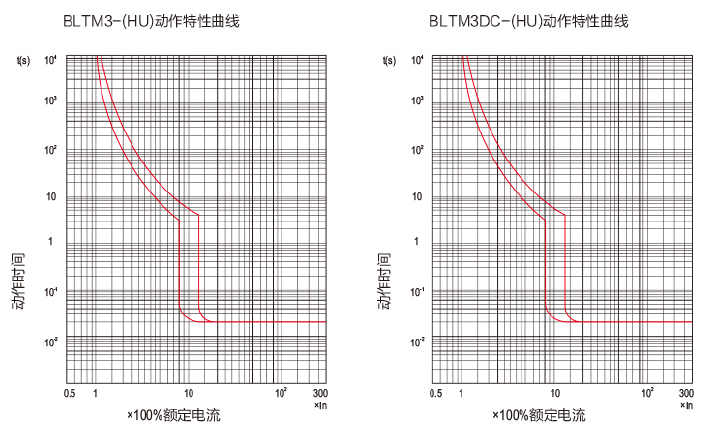

BLTM3-(HU)动作特性曲线

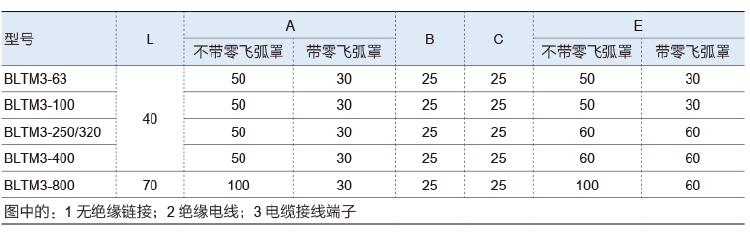

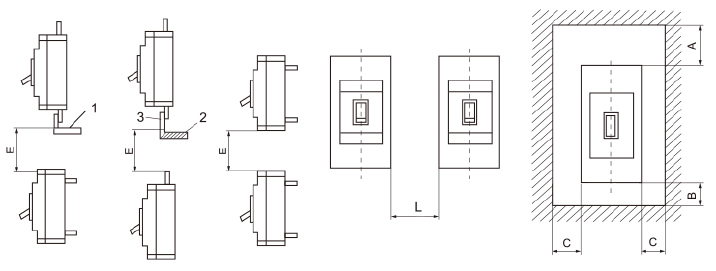

断路器安装时的安全距离

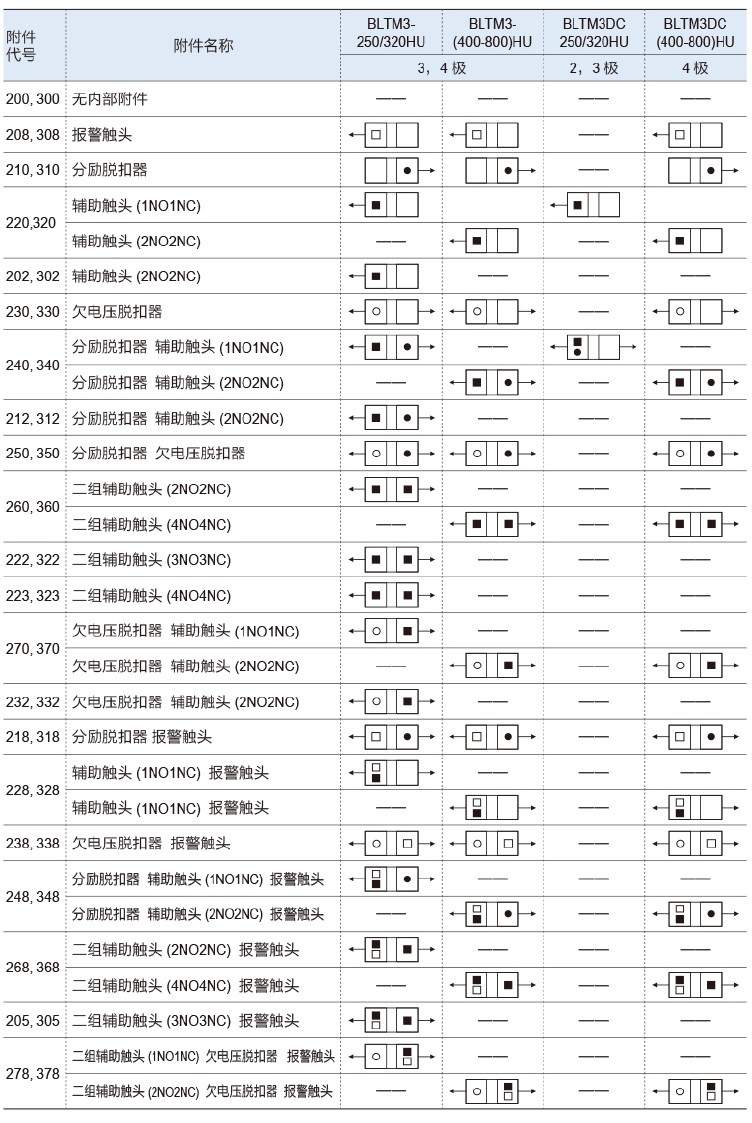

脱扣器方式及附件代号

按脱扣器类型式分:仅瞬时脱扣器（电磁式脱扣器:200) ;热动＋电磁式脱扣器(复合式:300)

辅助触头

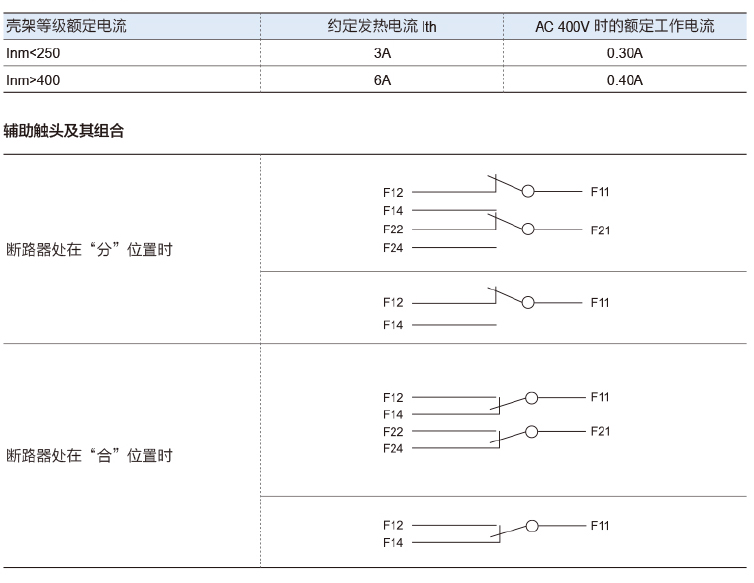

辅助触头电流参数

报警触头

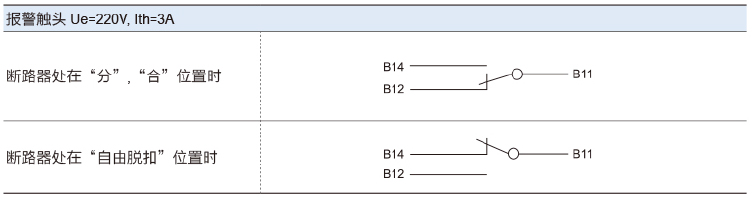

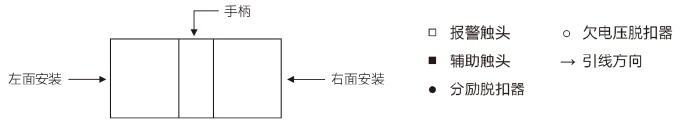

报警触头及其组合

分励脱扣器

一般安装在断路器A相，在额定控制电源电压的70%-110%之间时，分励脱扣器应在所有的操作条件下使断路器可靠脱扣。

控制电压:常规:AC 50Hz ,110V, 230V, 400V, DC 24V,110V, 220V,400V;超低电压型:ACIDC 1.5V注意:控制回路电源为DC24V时，推荐采用下图进行分励控制回路设计。

KA:为DC24V中间继电器,触点电流容量为1A。

K:分励脱扣器内部与线圈串联的微型开关，为常j闭触头，当断路器分闸后，该触头自行断开，合闸时闭合。

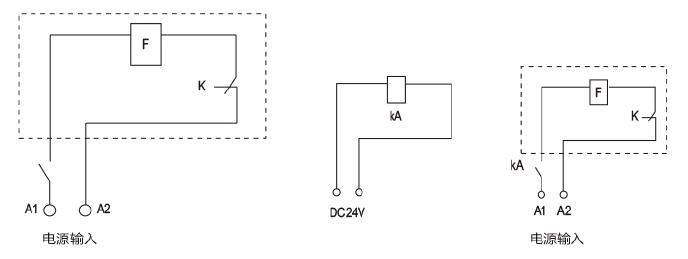

分励脱扣器接线图

外部附件的安装方法及其外形尺寸

转动操作手柄机构型号规格

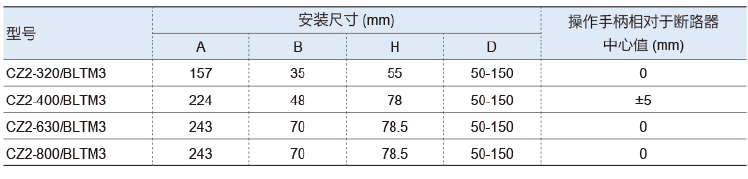

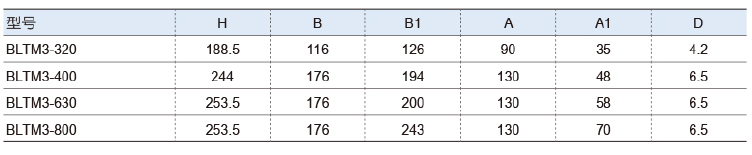

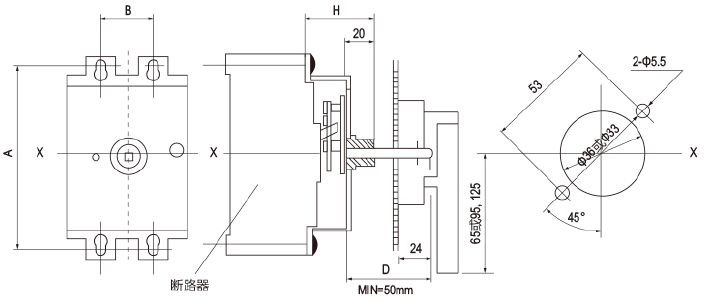

CS1-A型手柄安装开孔示意图

电动操作机构型号规格

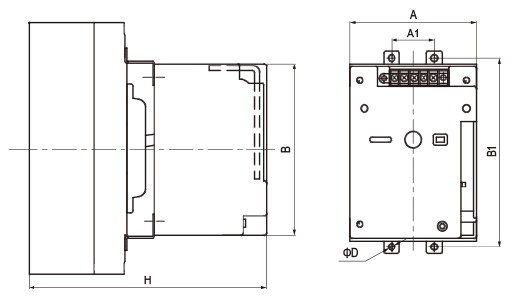

CD2外形与安装尺寸示意图

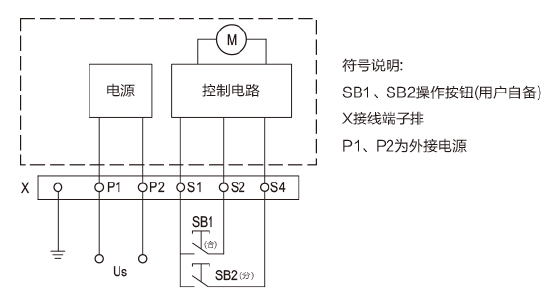

电动操作机构接线图

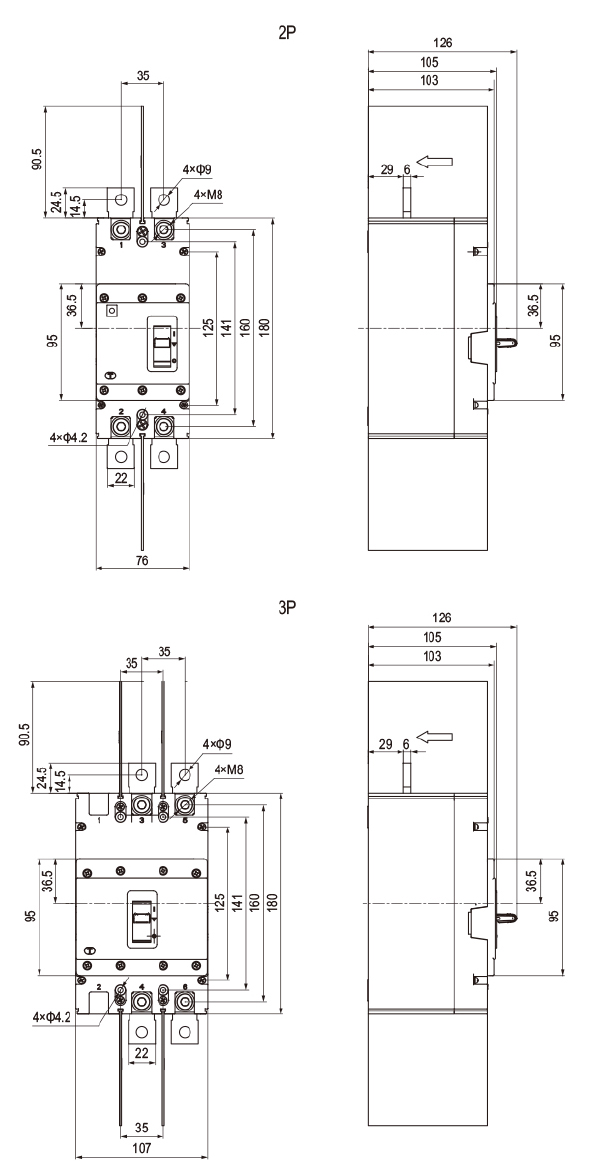

外形及安装尺寸

BLTM3DC-250/320HU外形及安装开孔尺寸

BLTM3-400HU外形及安装开孔尺寸

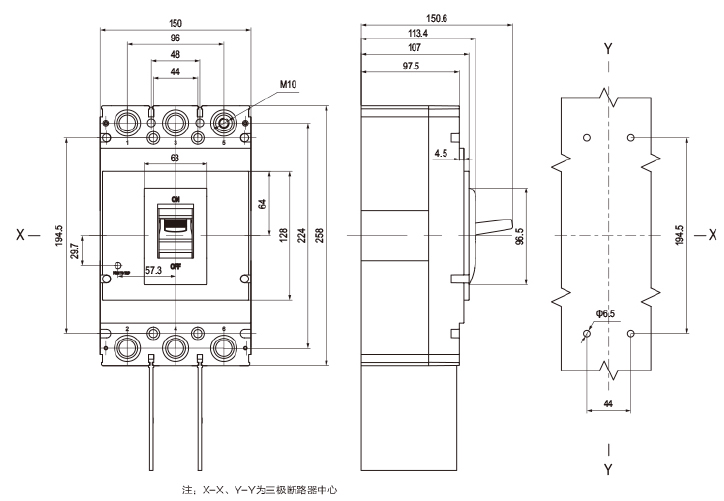

BLTM3(DC)-400外形及安装开孔尺寸(除BLTM3-400HU 外)

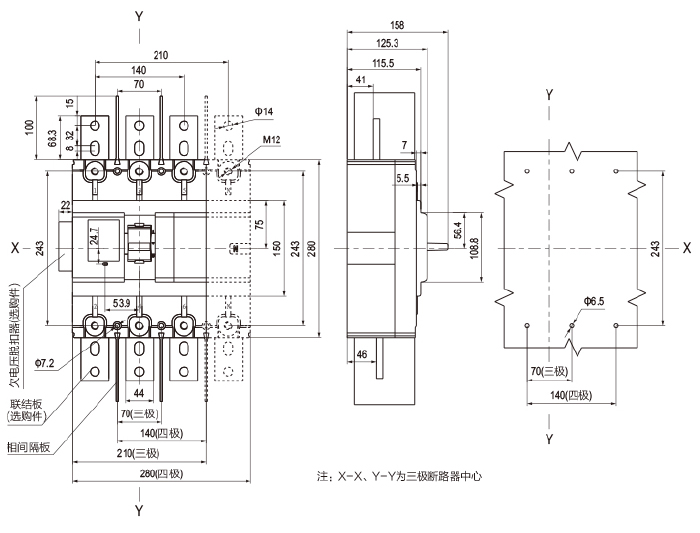

BLTM3(DC)-630/800(HU)外形及安装开孔尺寸

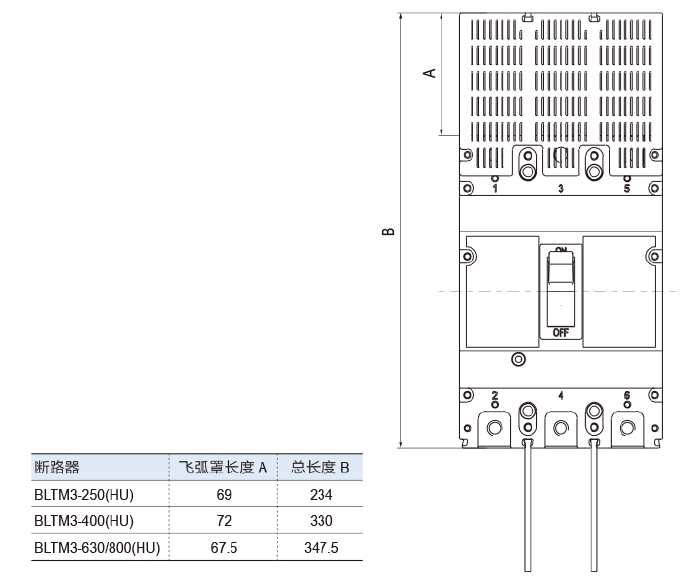

BLTM3-HU带飞弧罩安装图
